和田玉的这些感官术语你知道多少



　　玩玉的人经常说这块玉很“礓”，或者说有“绺”、“水线”、“嫩”、“性大”等等，那些这些都是什么意思？在和田玉中的表现是怎么样的？可能很多新手还不了解，今天就来为大家介绍一下这些和田玉感官评价时候常用的术语。

1石花

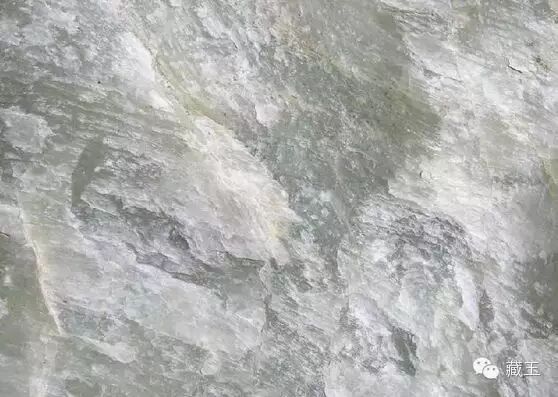

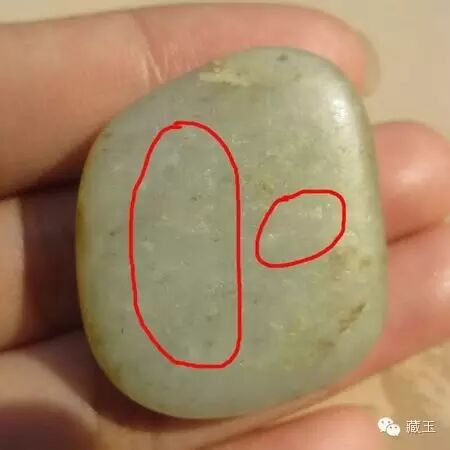

玉石上的棉点

　　石花指玉料中分布不均匀的小棉团、细小的羽裂、粗的颗粒感等。工艺上的杂质是指石和质地不均匀。和田玉一般很少含石，石会影响玉的质量。在和田玉中，石和玉的界限很清楚的，我们俗称“死石”，即可以分割的石质。如“玉包石”和“石包玉”。另一种是石与玉的界限不清楚的，俗称“活石”，它有“石钉”、“石花”、“石线”、“米星点”等各种形态分布。

　　和田玉的棉有点状棉、片状棉以外，棉的分布形态还有很多种，有线状分布的，有芝麻点一样散布玉石全身的。有浮在玉石表面的、有深藏在肉内且肉眼难以看到的。

　　和田料、青海料、俄料、韩料上都有棉，棉不是区分各个料种的标志。青海料里棉较普遍一些，一般青海料的棉是孤立较大的点棉居多，而新疆山料以极细小密集点棉居多。　

2绺

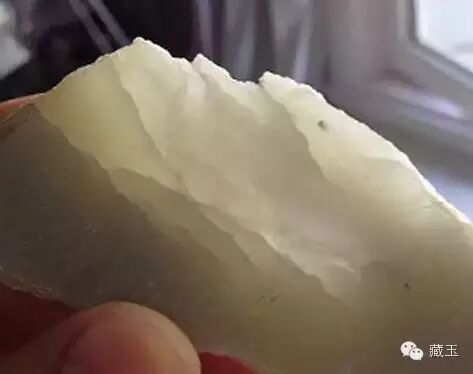

玉石上的绺

　　绺又被称之为“膈”。玉料的绺裂，有的是由于玉石在形成过程中运动所导致的，有的则是在开采过程中而产生的。根部不同情况的绺裂与分布，我们大致上能够将其分为死绺裂与活绺裂两类。

　　和田玉死绺是比较明显的绺裂，常出现在软面边缘内部，又可称为窝心绺。它的粗细、长短、深浅都不同。碎绺，是比较常见的细小绺裂。活绺是指细小的绺裂，有各种各样的，如主要分布在表面上的像指甲状的“指甲绺”也叫“指甲纹”，由表到内的呈鱼鳞片状的“火伤性”，多呈一致方向的细绺裂纹叫“细牛毛性”等。

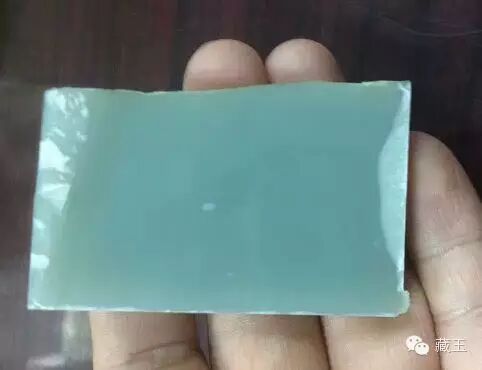

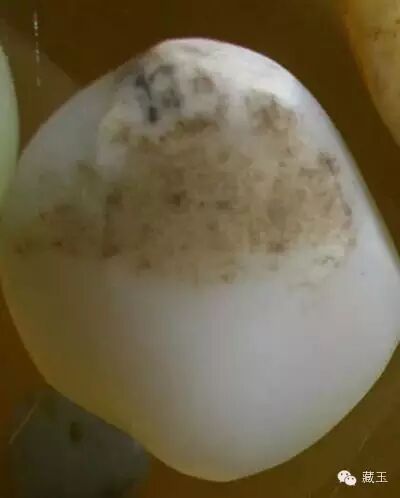

籽料表面的“指甲纹”

　　玉的“胎绺”应该是指自然力（内部应力、地震、冷热等），造成的损伤。一般在表面用指甲刮，是不挡的，用强光照射“绺”的一边，另一边会暗些，转动玉器，绺的面会有闪光。“火伤性绺”应该是指后来，人为行为造成的损伤（加工、碰撞等）。这两个都是“俗语”，没有正式的定义。如果你照射的不是“绺”的部位，那也可能是“水线”（局部透明度增强的现象，常呈线状）。

　　在选料和雕琢中对纹绺的处理也是一门极深的学问和技艺，通常我们会称此工艺为去绺，纹绺的处理又称顺绺锯玉或避绺。去绺后根据料形进行设计。在设计后的雕琢中，亦多有再次出现纹绺，曰“纹线”、“水线”。需设计和做工者苦思冥想使其去绺改形。

3裂

玉石原料上的裂

　　裂：有劈理、裂理，已有明显裂开。“裂”是“绺”继续严重下去，形成的，在表面可以看到，或至少用指甲刮时，会挡。

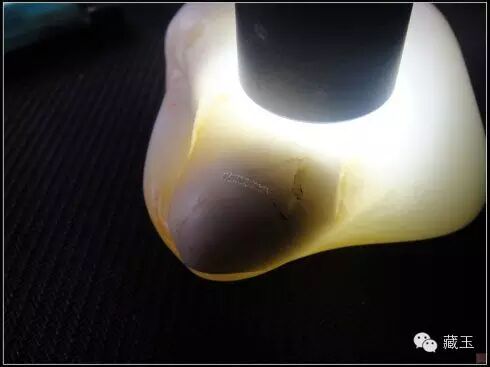

明裂

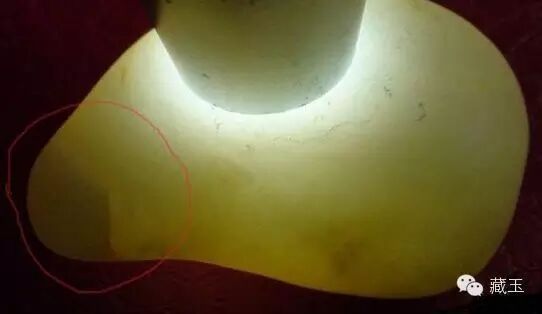

暗裂

　　业界素有“十籽九裂”的说法，也就是说一般的籽料都会或多或少带裂。和田玉的裂是在形成时就有的或是长期冲刷过程中所造成的，大致分明裂和暗裂两种。明裂就是皮外伤，肉眼可见，雕刻时可以借助花纹和线条把它拿掉，这个在大多数山子上都可以看到。至于暗裂，就好比内伤，借助外在的工具（手电筒）是察觉不到的，经常在玉雕到一半的时候出现，故暗裂最恼人。

4浆

　　浆是什么？形象点说是糨糊。浆一般为两种：硬浆和穿浆。那么浆料好吗？藏玉的理解是不好，但是很多人买料会比较喜欢带硬浆的料，因为硬浆料就表明料会比较细腻，浑厚。那穿浆呢？穿浆料是不考虑的材料，因为穿浆料是最没把握的料子，有可能从外面看着很美的一块料，里面是一包稻草那么差，穿浆和穿棉一样是尽力不碰的材料。

5礓

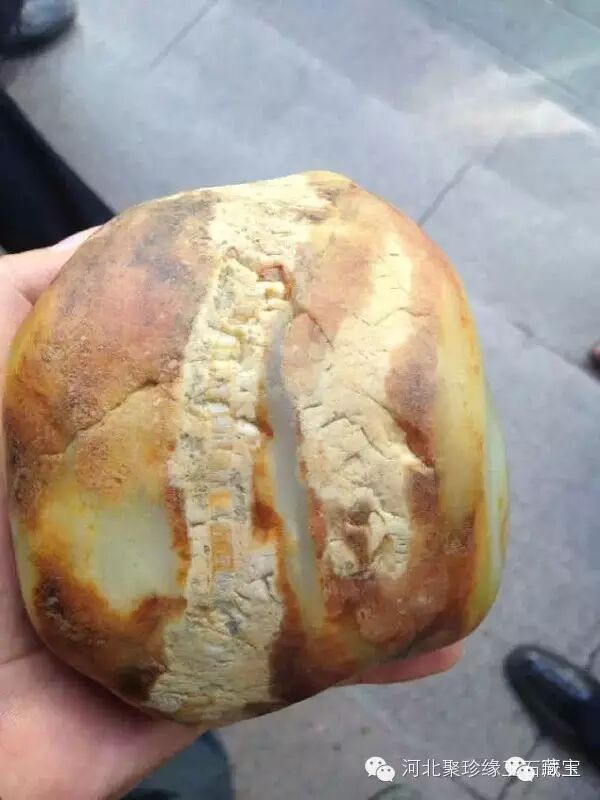

玉料上的白礓

　　礓：和田玉中的透闪石微晶以集合体形式出现，交织成毡状、束状、簇状和团块状。其中团块状微晶体多具等轴状的外形，呈白云石的变晶颗粒假象出现，具白云石大理岩的蚀变花岗岩变晶结构，是由于交代作用不彻底而保留的。通俗的讲就是触变不完全，石性很明显。

　　那么浆和礓又有什么区别和联系呢？广义上来看，“礓（浆）”应该是指玉质内部的脏东西，俗称“窜白礓”、“窜黑礓”。但现在有人习惯用“礓”来特指白礓或玉质边沿石化的白色部分，行内将黑色的杂质叫“窜黑点”。这个“窜”字用的很形象，充分表达了礓点的活跃特性。

“礓”一般应该是和田玉在交代形成的过程中没有完成彻底的石化表现

　　玉质中所称的“浆”与“礓”，如果从理论上解释，应该是两个不同的概念。前者主要阐述的是矿物组成和形成方式的不相径庭。根据这些不同的组成和方式，我们往往可以通过直观来判断料子的好坏。比如业内俗称的“边浆出好肉”，其实就是指玉石成矿时，中酸性含铁侵入岩向不含铁白云石大理岩不断侵入，形成围岩处含铁高，容易产生青玉；靠近白云石大理岩处铁含量少，容易出白玉，而且细腻的现象。故这里的“边浆”，一般是玉体侧的白云石大理岩部分。后者所称的“礓”一般应该是和田玉在交代形成的过程中没有完成彻底的石化表现。它是玉料的瑕疵，它是由氧化钙析出愈合形成的，玉僵的硬度会比玉本体略低一些，往往越高白度的料出现玉僵的机遇越高，要注意的是籽料、青海料、韩料，俄料中都有玉僵的出现。另外，一些原生的“礓”有人认为还可能具有过滤作用，当侵入岩侵入时，可以过滤掉对玉石品质起坏作用的杂质，比如很多老坑山料玉石交界处就有一种相对质量疏松的礓起到了这种作用。

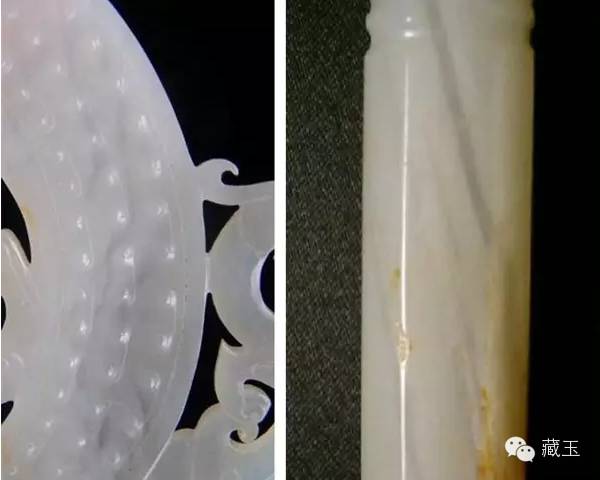

6水线

　　水线：指玉料中含有的不规则条形透明线。水线的成因是和田玉形成后，透闪石等矿物质的沉积和成矿流体自身的封闭又导致液体压力的积蓄，并最终使和田玉内部断层再次活动。断层断层活动导致先期形成的和田玉产生一系列平行裂隙，成矿流体长期积聚的压力也得以瞬间释放，并迅速充填进入微裂隙中，最终形成透闪石纤维。简单点说就是和田玉矿体发生断裂后，裂隙中二次结晶形成的线状的和田玉晶体，就好比人的皮肤受伤之后愈合的伤疤一样。

　　大家都说一般青海料可见水线，是识别青海料与和田料的标志，其实不尽然，有些纯正的和田玉籽料也同样存在水线，而且现象也很普遍。

7瑿

玉料中的黑色点状“瑿”

　　瑿（yī）：和田玉中常见黑点状的石墨，呈星点状、云雾状、集合体状分布，这些玉料中的黑点就叫做瑿。

8松或粗

　　这种玉大部分应该都是由粗晶质的颗粒透闪石组成，外观较粗糙，缺乏滋润感。也就是说是指玉料的结构不紧密，颗粒粗。

　　通过籽料表面特征，可以判断出此块玉料的细腻疏松程度。因为籽料表面的汗毛孔的粗细程度与玉石的内部结构有着密切的关系。仔细观察籽料表皮汗毛孔，如果一件籽料的表皮汗毛孔密集、孔小，说明结构越致密，玉质会细腻。相反籽料表皮的汗毛孔粗糙且孔大，那么这件玉的肉质也会粗糙松散些。

9杂质

玉料中黑色的“脏”

　　也称脏，和田玉中的杂质常见有铁质，铁质多分布于裂纹刘，呈褐色或褐黑色，肉眼可辨。和田玉中的杂质矿物常见的有磁铁矿，磷灰石，黄铁矿，透辉石，白云石，石英等，通俗地讲就是指玉料中分布着其他矿物成分。

10性大

“性大”玉料的层状裂

“性大”的玉料在加工中出现的崩口、起层现象

　　性大：指的就是玉料容易起层的现象，玉料呈明显的片状或层状，结构显方向性，在雕琢加工时，很容易崩口或起层状裂。这种结构也大大的降低了和田玉的利用价值。

　　以上所讲都可以说是和田玉的瑕疵，玩玉的人都知道，无暇美玉是及其罕见的，近乎于无。人无完人，玉无完玉，对待玉料本身的不完美，要利用巧妙的构思和创意来去除。当我们随手拿起一块玉石，看到内部有一处绺。不要像以前那样叹息：好好的玉怎么有块绺呢？而是想到：它是造物的结晶，就一定残有天然的印记，就一定会有绺、棉或是瑕。这时，到了这个层次，就应该安然面对和田玉的瑕疵，理解它、宽容它、甚至喜爱它、收藏它。这就是所谓“瑕不掩玉”的真正含义，还有一句话是“无瑕不成玉”，和田玉的瑕疵才是它美丽的本质。

　　这也是玉如人生的本来含义，有时候不完美即为完美，不完美才是我们存在的意义。
